Inzicht in uitvoeringsknelpunten door 3D-ontwerp

Sinds eind 2025 werkt het IBD met 3D-ontwerpen. Deze methode geeft meer inzicht in de knelpunten die je tijdens de realisatie tegen kunt komen, omdat je tijdens het ontwerpproces al diepte ziet in de constructie en conflicten eerder inzichtelijk hebt. Projectleider Ray Westerhuis vertelt hier meer over, in het kader van onze lopende samenwerkingsovereenkomst voor de gemeente Gorinchem en het project Groote Haar in het bijzonder.

Een nieuw industrieterrein

Gemeente Gorinchem breidt uit. Aan de noordzijde van Gorinchem, tussen de A27 en de A15, komt industrieterrein ‘Groote Haar’. Om dit nieuwe terrein bereikbaar te maken, dragen de gemeente Gorinchem en Rijkswaterstaat (RWS) zorg voor de ontsluiting en toegankelijkheid van het gebied. Zo bouwt de Gemeente Gorinchem onder andere een nieuwe brug. De toekomstige wegen worden op dit moment voorbelast, om zettingen van de nieuwe wegen te beperken en te voorkomen. Het industrieterrein komt namelijk op een plek waar nu alleen maar weiland is!


Een nieuwe brug

Een van de nieuwe wegen kruist een watergang die onderdeel is van de waterhuishouding van Waterschap Rivierenland. Hier komt de nieuwe brug dus overheen te liggen. Gemeente Gorinchem heeft aan het IBD gevraagd om het ontwerp van de brug uit te werken. Ray vertelt: “De brug gaat er ongeveer hetzelfde uitzien als de brug die RWS gaat maken, maar de constructie hebben we helemaal zelf ontworpen. We zijn gestart met het opstellen van een Programma van Eisen, zodat we precies weten waar het product aan moet voldoen op basis van de geldende normen maar ook vanuit de wensen vanuit de opdrachtgever. Daarna hebben we een definitief ontwerp opgesteld en het bestek.”


Ontwerpen in 3D

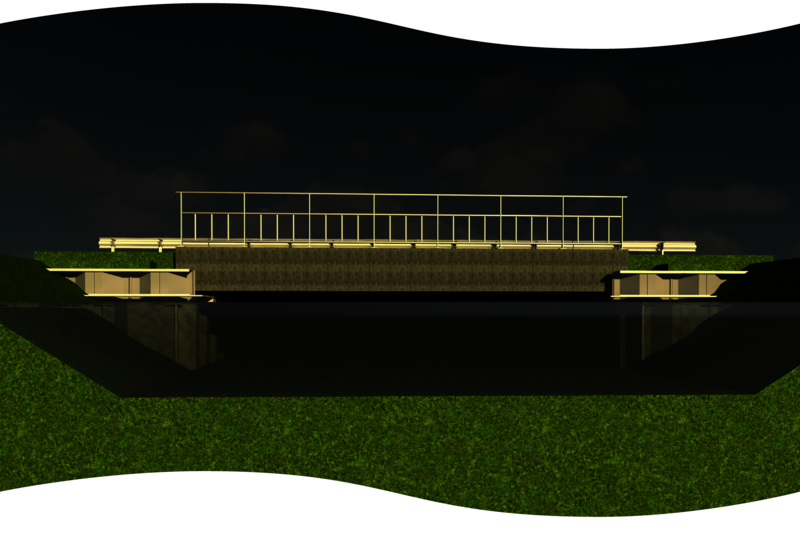

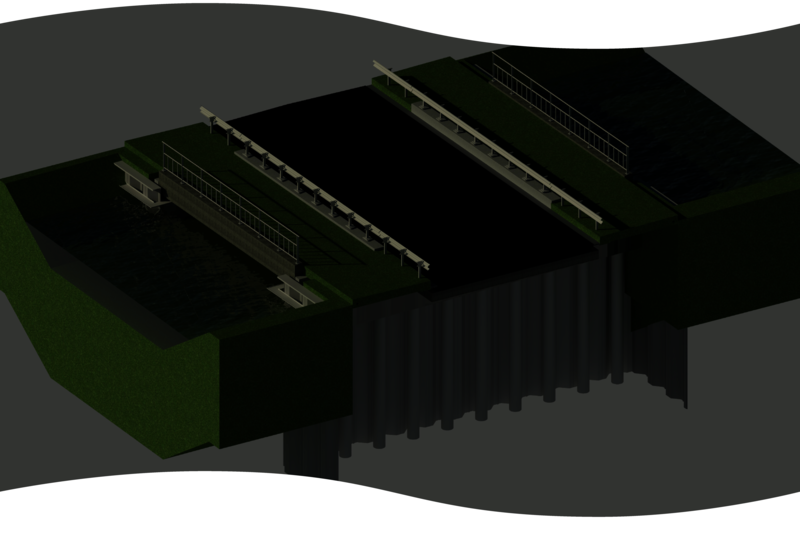

“Binnen het IBD zijn we altijd op zoek naar dingen om te verbeteren”, vertelt Ray. “Wat kunnen we verder ontwikkelen? Hoe kunnen we onze methodes optimaliseren? En hoe zorgen we ervoor dat de risico’s en conflicten tijdens de uitvoering kunnen worden voorkomen. Sinds kort ontwerpen we ook in 3D, met behulp van Autodesk Revit.” De brug is het eerste project dat wij volledig in 3D hebben uitgewerkt. Met 3D kunnen we veel beter controleren op clashes en conflicten in het ontwerp, omdat je diepte kunt zien in het ontwerp. Met 2D kan dat niet.

Ray geeft een voorbeeld: “Er komen kabels en leidingen in de brug te liggen, maar deze kunnen niet door een paal van de constructie heen. Of dit goed gaat, kun je goed zien als je het ontwerp in 3D ontwerpt en bekijkt. Daarnaast biedt 3D ook een veel sprekender beeld voor stakeholders of het brede publiek dan een bovenaanzicht of doorsnede.” Het uitgewerkte 3D-ontwerp gaat rechtstreeks naar de aannemer van de brug, die op basis hiervan de uitvoering in gang zet.


Niet afhankelijk van een leverancier

Tijdens het uitwerken van het ontwerp van de brug koos het IBD uiteindelijk voor een heel ander ontwerp dan RWS. De brug heeft nog wel dezelfde uiterlijke kenmerken, maar steekt constructief heel anders in elkaar. “Wij hebben een ontwerp gemaakt voor een ‘prefab’ (geprefabriceerde) plaat die de aannemer zelf kan maken”, vertelt Ray. “Het voordeel hiervan is dat je niet afhankelijk bent van de productietijden van een leverancier. We hebben wel eens meegemaakt dat we een prefab ligger hadden voorgeschreven die van een leverancier moest komen. De leverancier bleek een wachttijd van een jaar te hebben! Dat wilden wij met dit ontwerp voorkomen.”


Slanker ontwerp

“Ook hebben we nog eens kritisch naar de landhoofden van de brug gekeken. Deze hebben we meer naar de watergang toe geplaatst, waardoor de overspanning van de brug kleiner wordt. Dit betekent ook dat je ‘slanker’ kan construeren, met minder materialen.  Wij hebben gekeken hoe we optimaal invulling kunnen geven aan de specifieke vraag van de gemeente Gorinchem. Beide optimalisaties hebben wij uiteraard besproken met de opdrachtgever tijdens onze voortgangsoverleggen over het ontwerp.”

We zijn met de gemeente Gorinchem op dit moment in gesprek ten aanzien van een overkluizing van een gasleiding in dit gebied, in het kader van de samenwerkingsovereenkomst die we met hen hebben. Ray: “Mooi om zo aan verschillende projecten te mogen werken binnen hetzelfde gebied!”

Met 3D-ontwerpen kan het IBD ontwerpconflicten eerder signaleren en beter inspelen op uitvoeringsrisico’s. Bij het brugontwerp voor bedrijventerrein Groote Haar in Gorinchem levert deze werkwijze direct meer inzicht, efficiëntie en slimme ontwerpkeuzes op.
